机器主要用途 本机为龙门辊式冷校直机，专门用于直线度达不到使用要求的角钢校直。一般在机器内经过一次即可校直，若一次达不到要求，可进行二次校直，精度可达1/1000L。材质16Mn。W50-10更换模具后，可对其它 型材进行校直。 主要技术参数 W50-10 W50-16 W50-20 可校角钢范围(mm) ∠100×100×10 ～ ∠40×40×4 ∠160×160×16 ～ ∠70×70×7 ∠200×200×20 ～ ∠80×80×8 总校直力(KN) 1400 2800 5590 辊数(个) 9 9 9 辊轮直径(mm) Ø340 Ø420 Ø530 结构形式 悬臂式 龙门式 龙门式 驱动方式 分别驱动 分别驱动 分别驱动 总功率(kW) 16 44 74 校直速度(m/min) 15 20 15 校直精度 1/1000L 1/1000L 1/1000L 加压方式 手动 手动 手动或机动 外型尺寸(长×宽×高)(mm) 2240×1818×2060 3440×2158×1750 3800×2460×2700 重量(kg) 7500 15000 32000
机器主要用途

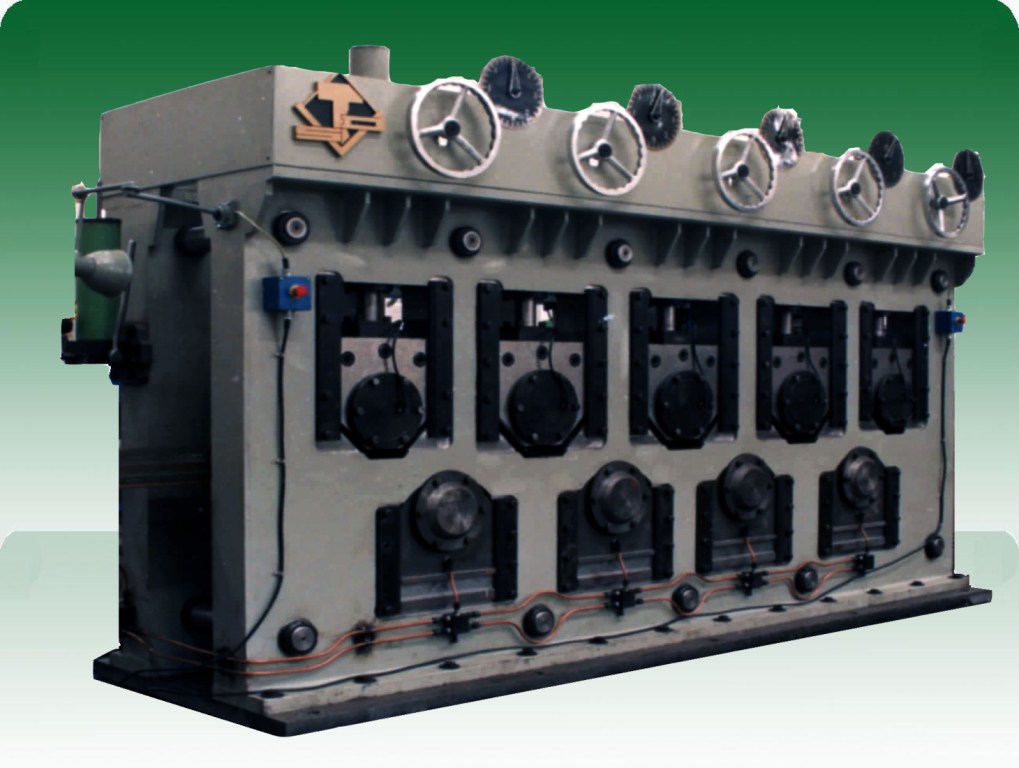

本机为龙门辊式冷校直机，专门用于直线度达不到使用要求的角钢校直。一般在机器内经过一次即可校直，若一次达不到要求，可进行二次校直，精度可达1/1000L。材质16Mn。W50-10更换模具后，可对其它 型材进行校直。
主要技术参数
W50-10
W50-16
W50-20
可校角钢范围(mm)
∠100×100×10 ～ ∠40×40×4
∠160×160×16 ～ ∠70×70×7
∠200×200×20 ～ ∠80×80×8
总校直力(KN)
1400
2800
5590
辊数(个)
9
辊轮直径(mm)
Ø340
Ø420
Ø530
结构形式
悬臂式
龙门式
驱动方式
分别驱动
总功率(kW)
16
44
74
校直速度(m/min)
15
20
校直精度
1/1000L
加压方式
手动
手动或机动
外型尺寸(长×宽×高)(mm)
2240×1818×2060
3440×2158×1750
3800×2460×2700
重量(kg)
7500
15000
32000
