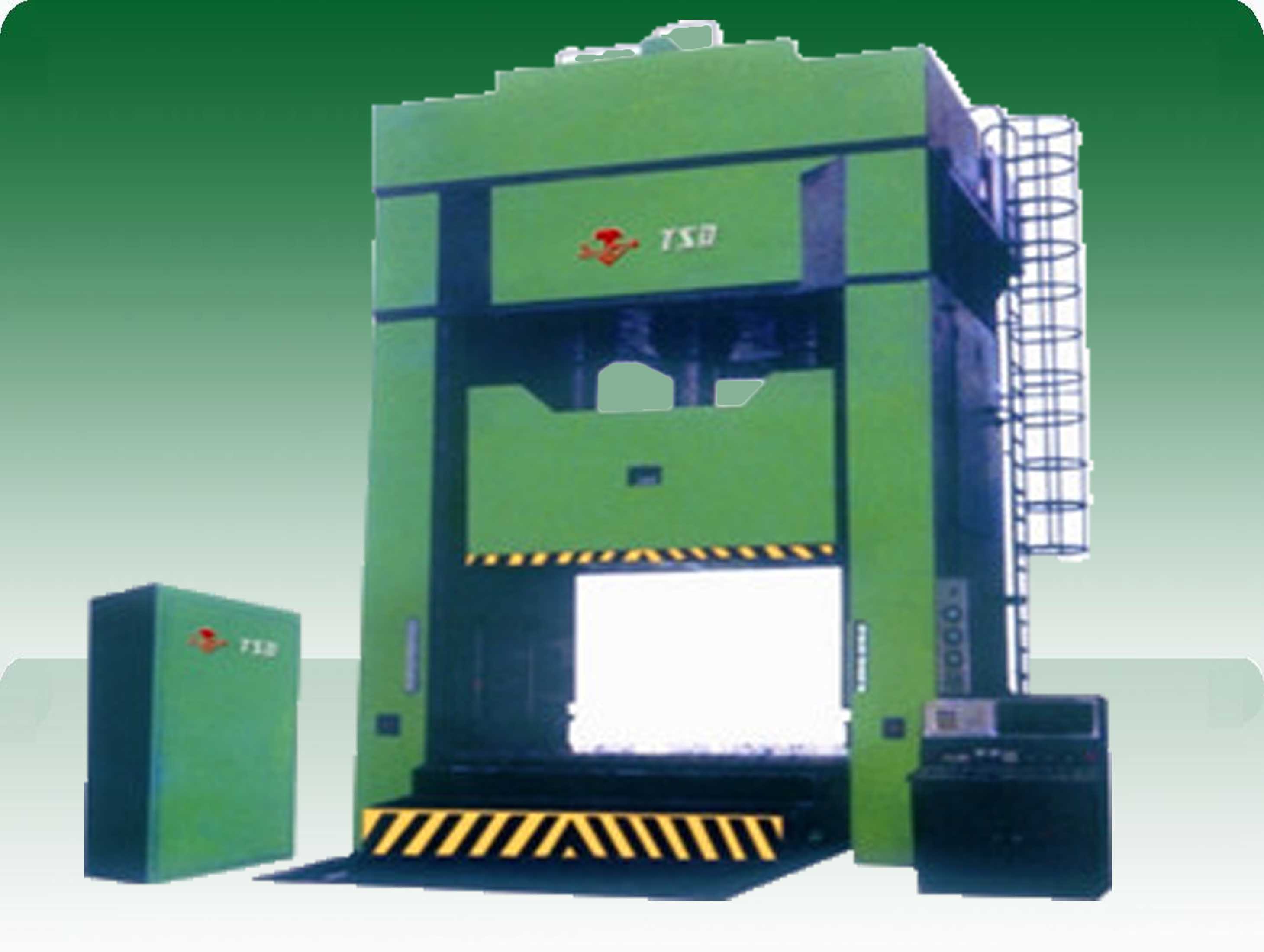

Y27系列单动薄板冲压液压机

用途和特点

本机主要用于薄板件的拉伸、弯曲、成型等工艺。
本机具有以下特点：
1、本机的控制系统设有调整、手动、半自动、连续半自动工作方式。工艺方式分为一般工艺动作及拉伸工艺动作。
2、本机的液压控制系统全部采用了插装式集成阀。高压泵采用了引进现西德玛蒂克公司的斜轴式变量泵。
3、本机的电气控制系统采用可编程控制器。
4、本机的机身采用预紧拉杆框架式结构，滑块采用可调式导轨导向。
5、油缸全部采用柱塞油缸，并采用美国霞板公司的油缸密封圈。
6、本机的动力系统安装于机身顶部。
7、本机具有较高的空程和工作速度。
8、本机液压系统设有液压油过滤、加热、冷却系统。
9、本机设有滤油器堵塞、油位、油温等多种故障报警指示器，并装有非接触式安全控制装置一红外光幕控制器。
10、为提高安全可靠性、本机设有液压锁，可防止上滑块下滑。
11、本机液压系统中的压力调节采用西德力士乐公司的电液比例溢流阀、压力显示采用数字显示仪表。
12、上、下滑块的行程控制采用数控装置。

主要技术参数

项目			单位	Y27-800	Y27-800A	Y27-1000	Y27-1000A	Y27-2000
公称力			KN	8000	8000	10000	10000	20000
回程力			KN	900	900	1250	1250	2000
液体工作压力量			Mpa	23	23	25	24	25
下滑块（液压垫）力			KN	1000	1000	1600	1600	2400
上滑块开口高度			KN	3000	3000	5000	5000	2500
上滑块开口高度			mm	1800	1800	2500	2200	2000
行程	上滑块		mm	1400	1400	2100	1800	1200
行程	下滑快		mm	400	400	365	500	350
工作台尺寸	工作台		mm	3200×2200	3200×2200	3200×2300	4000×2300	4500×2500
工作台尺寸	下滑快		mm	2550×1700	2550×1700	2550×1800	3500×1800	3750×1950
上滑块速度	空程下行		mm/s	300	300	300	300	550
	工作		mm/s	8-22	8-22	12-30	12-30	18-35
	回程		mm/s	200	200	250	250	500
移动工作台最大负载			kg		20000	22000		20000
移动工作台行程			mm		2700	2700		6200
工作台距地面高度			mm	500	720	900	400	2000
机器外形尺寸		左右	mm	6000	7000	8510	8850
		前后	mm	6100	7475	7370	6835
		前面以上高度	mm	6270	6490	8500	7564
		前面以下深度	mm	3220	3400	3400	3600
电动机总功率			KW	96	105	188.5	185.7	477.5
机器总重量			kg	128000	133000	199000	210000
