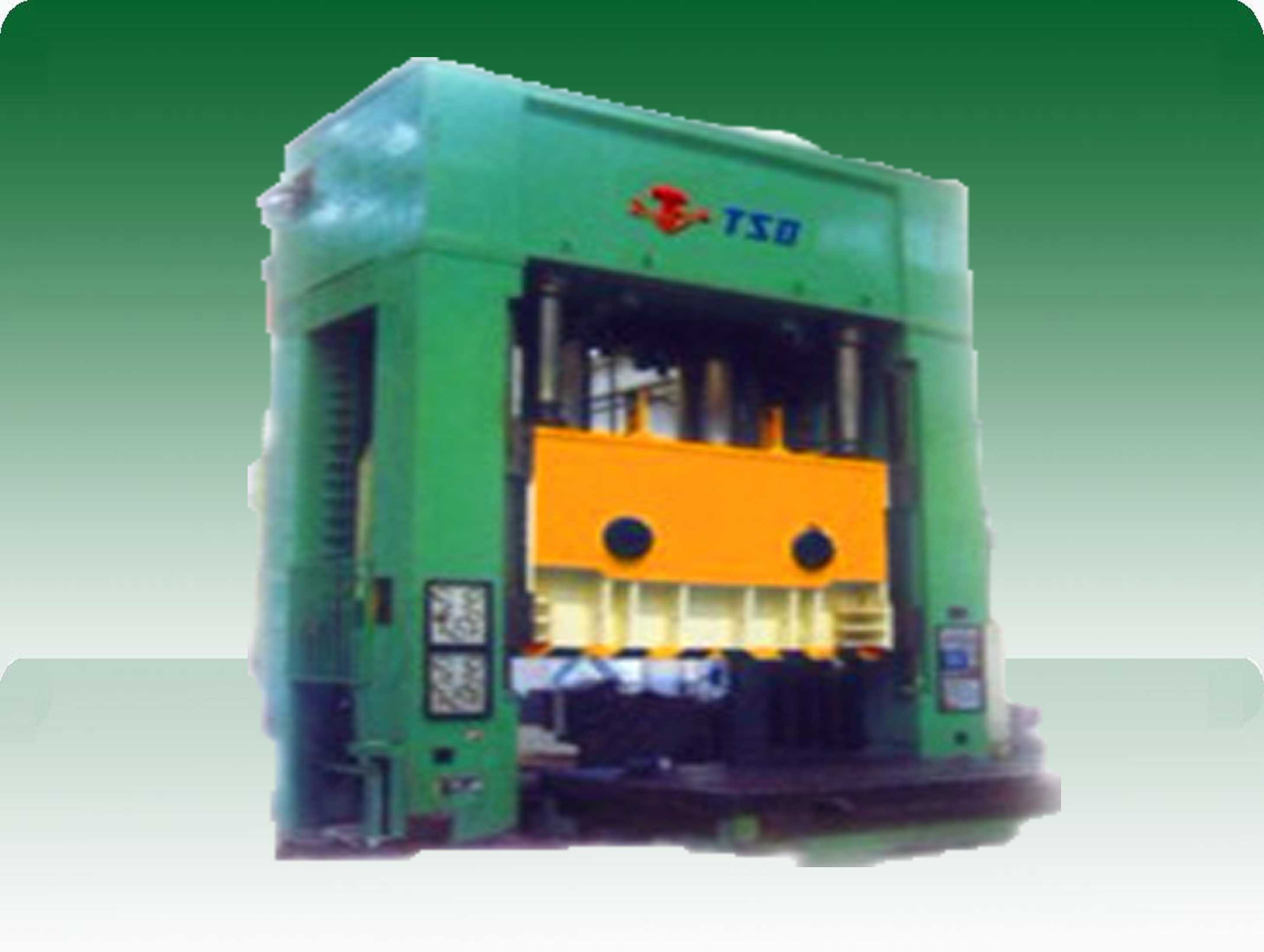

Y28系列双动薄板液压机

可选配附件

● 滑块比例调速装置
● 液压垫比例调压装置
● 光幕安全保护装置
● 油加热或冷却装置
● 模具保护装置
● 位移传感装置
● 换模小车
● 触摸式工业显示屏
● 打料装置（液压式或机械式）
● 换模用浮动导轨和滚动托架
● 电源插座
● 模具照明灯
● 不回收式电脑程控导轨润滑装置
● 模具快速夹紧机构

主要技术参数

项目			单位	Y28-25	Y28- 80/120	Y28- 100/180	Y28- 150/200	Y28- 100/350	Y28- 200/315	Y28- 250/400	Y28- 200/500	Y28- 400/630	Y28- 500/800	Y28- 630/1030(A)	Y28- 800/1300	Y28- 1200/2000	Y28- 1600/2400
公称力			KN	250	1200	1800	2000	3500	3150	4000	5000	6300	8000	10300	13000	20000	24000
拉伸力			KN		800	1000	1500	1000		2500		4000	5000	6300	8000	12000	16000
压边力			KN			800	500	2500	1000	1500	2000	2300	3000	4000	5000	8000	8000
液压垫力/ 顶出力			KN		400	315	500	630	630	1000	1000	1000	1600	2500	2500	5000	5000
打压力			KN		50	315								500		200
拉伸滑块行程			mm	220	410	710	570	750	800	800	900	1100	1300	1300	1400/1300	1500	1500
压边滑块行程			mm			350		600	350	350	500	1000	1200	1200	1400/1200	1200	1200
液压垫行程			mm		1801		250	300	300	300	350	300	300	350	650/350	400	400
拉伸滑块尺寸		左右	mm	400	500	630	790	1200		1340	1200	1600	2200	2500	2700	3800	2800
拉伸滑块尺寸		前后	mm	420	560	630	920	1200		540	1400	1000	1700	1500	1600	1900	1600
压边滑块尺寸		左右	mm			380		1200	800	1400	450	2600	3200	3200	2500/2400	4500	3500
压边滑块尺寸		前后	mm			380		1200	600	600		1800	2400	2200	2200	2500	2200
液压垫尺寸		左右	mm		510		600					2150	2000	2400	1500/2500	3600	2365
液压垫尺寸		前后	mm		450							1250	1500	1420	1500/1500	1850	1450
工作台尺寸		左右	mm	640	500	630	790	1200	1200	1200	1200	2600	3200	3200	2500/4000	4500	3500
工作台尺寸		前后	mm	420	600	630	920	1200	1200	1200	1400	1800	2400	2200	2200	2500	2200
拉伸滑块开口高度			mm		660	1460	870	1600	1500	1500	1500	1800	1800	2200	2300/2000	2100	2200
压边滑块开口高度			mm									1700	1800	2200	2300/2000	1800	1900
拉伸滑块速度	空程下行		mm/s	100	800	≥280	160	52	≥100	≥100	150	>250	>250	>270	200/300	350	350
	工作		mm/s		20	40-10	14-25	5-17	10	10	10	12-30	12-25	10-30	11-20 /12-30	20-40	15-33
	回程		mm/s	50	120	130/200	180	100	慢50 快100	慢50 快100	90	200	120	250	110/250	330	330
压边滑块速度	空程下行		mm/s			100			≥100	≥100	50	>250	250	>270	300	350	350
	工作		mm/s			50			10	10	22	12-40	16-40	15-40	15-32	40	37
	回程		mm/s						慢50 快100	慢50 快100	35	200	150	250	250	330	330
外形尺寸	左右		mm	1860	2040	2300	2310	4400	4150	4950	4070	5400	5800	6200	6800/6500	6400
	前后		mm	750	720	900	950	2500	1300	1500	1648	3600	3800	4000	4860/5100	3500
	高度		mm	1650	2860		4250	地上4242 地下1100	4850	地上5290 地下800	地上5300 地下2100	9300	7365	10375	6910/8200	地上8813 地下4200	地上9100 地下4400
电机总功率			KW	4	15	22	22	24	44	44	48	110	133.7	155	108/180	320	330
备注														拉伸滑块冲裁	拉伸滑块冲裁		拉伸滑块冲裁
