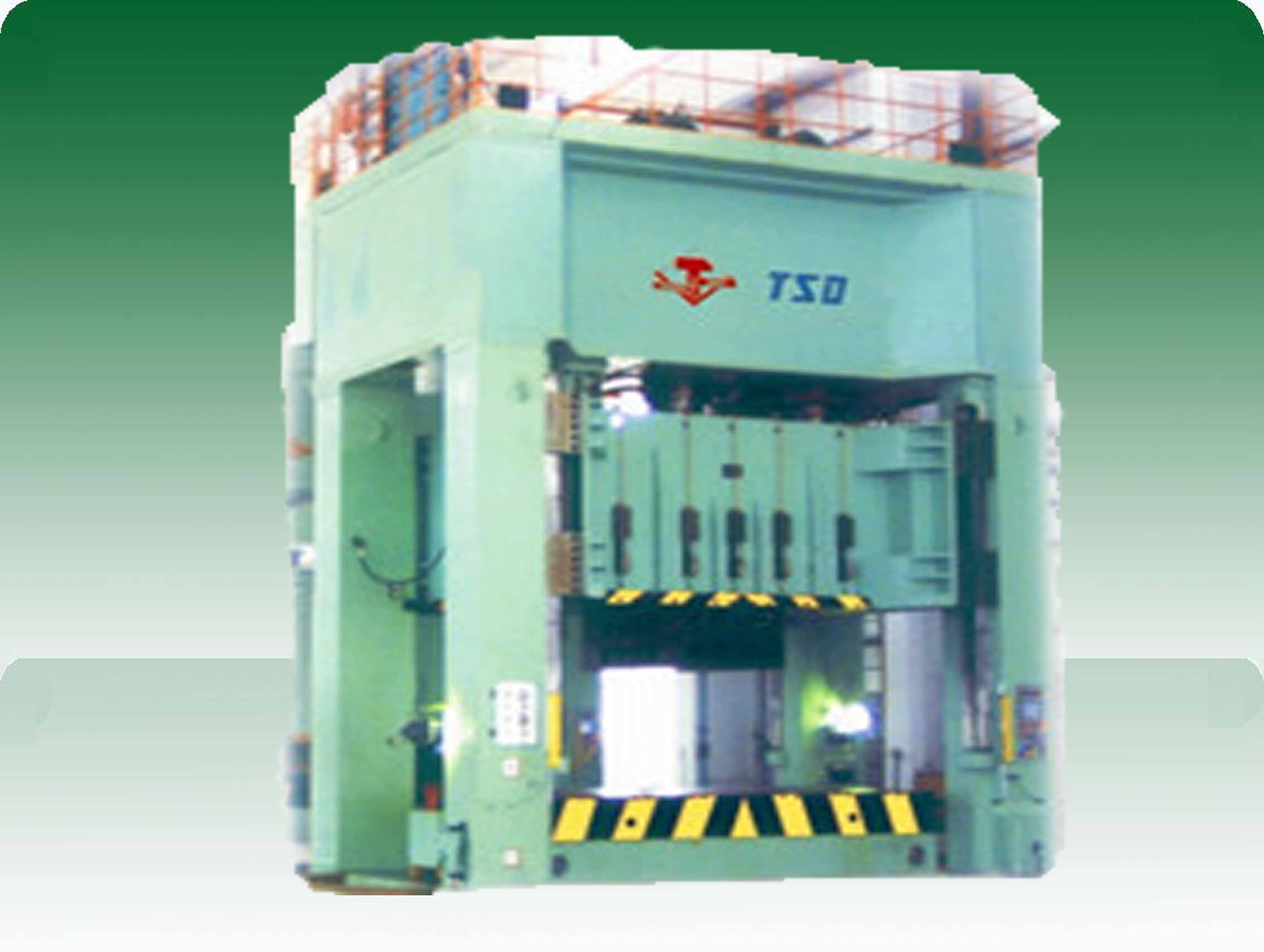

Y29系列快速薄板拉伸液压机

可选配附件

● 移动工作台
● 滑块比例调速装置
● 液压垫比例调压装置
● 模具保护装置
● 光幕安全保护装置
● 油加热或冷却装置
● 移位传感装置
● 换模小车
● 触摸式工业显示屏
● 打料装置（液压式或机械式）
● 换模用浮动导轨和滚动托架
● 不回收式电脑控导润滑装置
● 模具照明灯
● 电源插座
● 模具快速夹紧机构

主要技术参数

项目		单位	160H	200HI	250HA	250HB （BI）	315	315HA	315HB	315HC	315HD	360H	400
公称力		KN	1600	2000	2500	2500	3150	3150	3150	3150	3150	3600	4000
液压势力		KN	630	400		1250/540	1250	1600	1250	1250	1600	1250	1500
滑块下平面至工作台最大距离		mm	1220	980	1800	900	1300/1600	1000	1500	1500	1000	1260	1400
滑块最大行程		mm	710	500	1200	520	710/900	500	900	900	600	710	900
液压垫最大行程		mm	300	280		250	300	200	300	300	300	300	400
工作台移出最大行程		mm							1700	1700		1250
滑块速度	空程下行	mm/s	350	360	400	320	400	300	400	400	280	300	400
	工作	mm/s	10-33	36-16	40-16	11-28	13-45	10-30	13-45	13-45	30-12	11-28	20-45
	回程	mm/s	270	300	200	250	310	300	310	310	280	180	400
工作台尺寸	左右	mm	1300	1600	2500	900	1600/2000	1600	2500	2200	1600	2500	2500
工作台尺寸	前后	mm	1000	1400	2000	900	1300/1600	1400	1600	1600	1400	1250	1500
液压垫尺寸	左右	mm	950	1250		750	1250/1650	1250	1850	1550	1250	1250	2000
液压垫尺寸	前后	mm	650	950		550	950/1250	950	1050	1050	950	850	1100
外形尺寸	左右	mm	2790	2580	3540	4500	3090/3475	2650	3650	3350	2650	4480	3650
	前后	mm	2640	2330	3200	2350	2960/3410	2600	2785	2785	1350	2750	1500
	总高	mm	5010	地上4700 地下1800	地上6090 地下580	地上4220 地下850	5680/6080	地上4930 地下650	地上6275 地下2800	地上6275 地下2800	地上4400 地下920	地上5100 地下1900	地上5700 地下1800
电机功率		KW	45	58	78.5	64.5	83.5	69	99	99	60	95	88
备注			带缓冲	带缓冲		带缓冲	带缓冲		带缓冲	带缓冲	带缓冲	带缓冲	带缓冲
