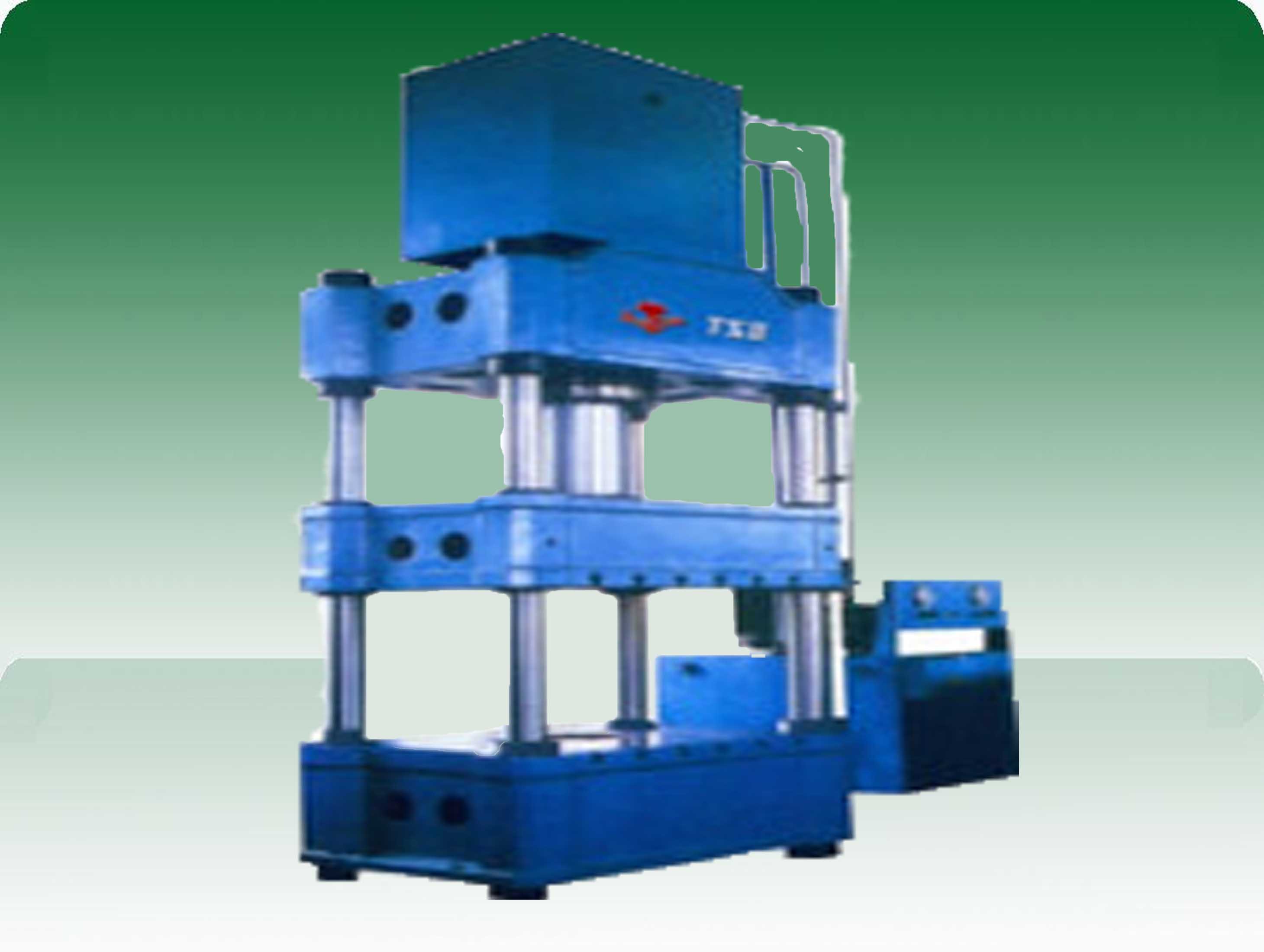

Y32 系列四柱液压机

可选配附件

● 冲载缓冲装置
● 移动工作台
● 油加热或冷却装置
● 位移传感装置
● 触摸式工业显示屏
● 换模用浮动导轨和滚动托架
● 模具快速夹紧机构
● 滑块锁紧机构
● 滑块比例调速装置
● 光幕安全保护装置
● 模具保护装置
● 换模小车
● 打料装置（液压式或机械式）
● 电源插座
● 上置式液压系统
● 进口PLC

主要技术参数

参数规格	公称力	顶出力	开口高度	滑块行程	顶出行程	滑块速度			工作台尺寸		工作台距地面高度	外形尺寸			总功率	备注
						空程下行	工作	回程	左右	前后
												左右	前后	地面上高度
单位	KN	KN	mm	mm	mm	mm/s	mm/s	mm/s	mm	mm	mm	mm	mm	mm	KW
100	1000	250	800	500	200	70	15	100	630	630	700	2370	900	2770	11
100A	1000		600	500		>100	15-40	100	1200	1000	800	2800	1660	3360	11




160	1600	400	1100	700	250	>300	8-12	220	1300	900	250	3300	1250	4070	26	Moving working tables


200	2000	400	1120	710	250	120	10	70	900	900	550	3200	900	4085	15
200A	2000	400	1100	710	250	>90	10-6	60	900	900	550	3000	900	3875	15
200C	2000	400	1120	710	270	≥100	10-21	120	900	900	620	4300	2000	4325	37	Tank placed on

250	2500	630	1120	710	250	>150	6-16	>150	2500	1400	650	5400	1500	4740	15
315(A)	3150	630	1250	800	300	120/100	7-12	65	1200/1120	1200/1120	700/660	3400/3180	1200/1120	4570	22
315D	3150	630	1250	800	300	>120	5-7	40-65	1400	1400	700			4550	22
315H	3150	1000	1250	800	300	>100	5-10	65	1200	1200	700	4750	1200	4556	22	With cutting
315M	3150	630	1400	800	300	>250	22-10	240	1800	1100	400	3920	1400	4860	34	Moving working
400	4000		800	800		120	7.5	100	1000	1000	790	3785	1000	4667	37
500	5000	1000	1500	900	360	200	5-10	120	1400	1400	500	4070	1648	5348	60

500D	5000	1000	1500	900	360	200	5-10	120	2200	1500	500	5150	1790	5700	60


630	6300	1000	1500	900	360	>200	10	100	1600	1600	500	4390	2150	5300	60

630A	6300		550	200		200	10	100	1200	1000				3800	60

1000	10000	2000	1600	1000	450	>100	10	60	2000	1800		7010	3000	5740	75

1000A	10000	1000	1500	900	500	>100	10/1.6-4	50	2000	1800	300	3200	2400	5740	75

1000DI	1000	2000	1600	1000	450	>100	10	60	2000	2400		7010	300	5740	75

1250	12500	1000	1500	900	400	>150	10	85	1800	1600	200	2670	1600	6000	90
1600	16000		1900	1000		200－150	10-4	>100	1800	1600	200	6500	3900	6500

2000 (A)	20000	6300/3150	2000/1800	1200	450/ 300	200	22/4-7	160/60	2500	2500		4770	2500/4500	6800	145.5/101

2000D	200000	1000	2400	1600	500	200	8-18	≥100	4000	3000		6670	5000	8350	481.5
2500	25000	2000	2000	1500	500	150	5-12	120	4000	2000		6670	4000	5340	230
3000	30000	2000	2000	1500	500	150	5-10	120	4000	2000		6800	4200	8500	280
